玻璃鋼防腐施工步驟工藝質量要求及安全措施
作(zuò)者：hengke來(lái)源：河(hé)北君正防腐保溫有(yǒu)限公司時(shí)間(jiān)：2019-04-24 03:51訪問量：
描述：玻璃鋼防腐施工時(shí)在原設備的基礎上(shàng)增加一層防腐保護層，本保護層是由玻璃纖維增強塑料結合适當的防腐樹(shù)脂制(zhì)成簡稱“玻璃鋼”同時(shí)使用能達到良好的防腐蝕性，本産品具有(yǒu)抗滲漏性、造價低(dī)、整體(tǐ)性好、耐酸堿度好等一系列優點。廣泛适用于各企業中等耐酸、耐堿、耐鹽的車(chē)間(jiān)、倉庫、牆面等設施中使用。
玻璃鋼防腐施工步驟工藝質量要求及安全措施
玻璃鋼防腐施工時(shí)在原設備的基礎上(shàng)增加一層防腐保護層，本保護層是由玻璃纖維增強塑料結合适當的防腐樹(shù)脂制(zhì)成簡稱“玻璃鋼”同時(shí)使用能達到良好的防腐蝕性，本産品具有(yǒu)抗滲漏性、造價低(dī)、整體(tǐ)性好、耐酸堿度好等一系列優點。廣泛适用于各企業中等耐酸、耐堿、耐鹽的車(chē)間(jiān)、倉庫、牆面等設施中使用。

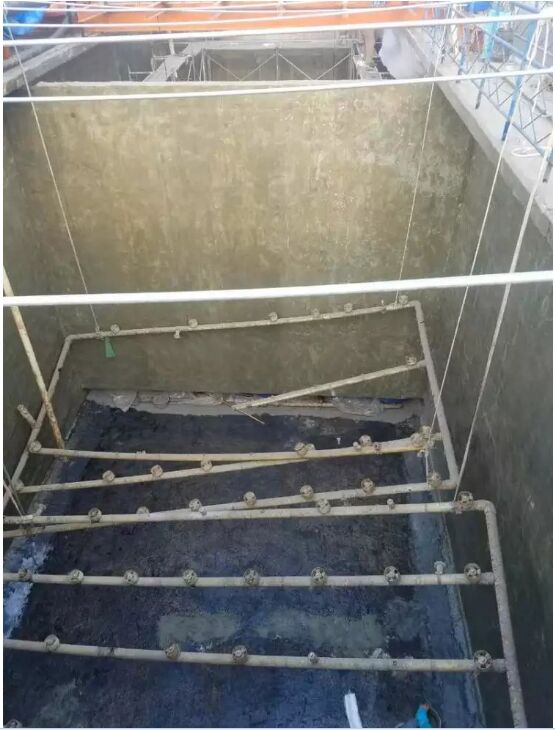

一、玻璃鋼防腐施工步驟：
1、準備工作(zuò)：
①施工前确保水(shuǐ)泥地面完全幹透基礎平整，然後才能進行(xíng)底油塗刷工作(zuò)。
②準備施工所需玻璃鋼原材料及施工設備。
2、具體(tǐ)施工程序為(wèi)三布五油，即底塗一遍待凝固後再刷一遍環氧，玻璃布一層，中塗一遍、玻璃布一層、中塗一遍、玻璃布一層最後再刷環氧一便封面即可(kě)。
3、成品保護：由于施工環境屬于池灌類，不利于環氧的固化成形，所以必須需要48小(xiǎo)時(shí)的固化時(shí)間(jiān)，待完全固化後即可(kě)使用。
二、玻璃鋼防腐施工質量要求：
1、按實際現場(chǎng)做(zuò)好各個(gè)環節的施工工作(zuò)，互檢和(hé)專檢以達到質量要求。
2、施工期間(jiān)施工人(rén)員要對自己的本職工作(zuò)負責，使工作(zuò)質量不斷提高(gāo)。
三、玻璃鋼防腐施工安全措施：
1、由于施工所用原材料為(wèi)易燃物品，所有(yǒu)進入現場(chǎng)的施工人(rén)員都不得(de)吸煙，嚴禁煙火(huǒ)。
2、施工人(rén)員進入現場(chǎng)遵守各項規章制(zhì)度，聽(tīng)從領班安排。
3、在進行(xíng)塗刷瓷釉時(shí)現場(chǎng)必須設有(yǒu)通(tōng)風機進行(xíng)送新風保持水(shuǐ)池內(nèi)空(kōng)氣新鮮，或佩戴防毒面具以便于更好的施工。
四、玻璃鋼防腐施工工藝：
1、作(zuò)業條件
施工環境溫度以5—25℃為(wèi)宜，相對濕度不大(dà)于8%，玻璃鋼施工前嚴格檢查地面基礎是否平整，在地面不完全幹透的情況下不能進行(xíng)施工由于施工環竟在地下室所以必要時(shí)設有(yǒu)通(tōng)風及低(dī)壓照明(míng)設施。
2、基層表面要求
混凝土表面應堅固、密實、平整，不應有(yǒu)起砂、起殼、裂紋等現象。水(shuǐ)池內(nèi)壁等基礎采用混凝土一次抹好，陰陽角應做(zuò)成斜角或圓角，以達到方便施工的目的。
3、工藝操作(zuò)
（1）配制(zhì)耐環氧樹(shù)脂的容器(qì)應保持清潔、幹燥、無油污。
（2）配制(zhì)膠料時(shí)，每次配制(zhì)量應根據工程量及操作(zuò)人(rén)數(shù)而定，随用随配。
（3）環氧樹(shù)脂由酒精和(hé)T31配制(zhì)達到固化程度，程序如下：在容器(qì)中取定量的環氧樹(shù)脂，然後加入T31固化劑充分攪拌均勻，配好後在30分鍾內(nèi)用完。
（4）塗刷玻璃布層數(shù)為(wèi)三遍，第一道(dào)塗刷完畢進行(xíng)第二遍工序，依次施工到面塗完畢。在确定面塗完全固化的情況下即可(kě)使用。
4、質量要求
（1）環氧防腐施工完畢後表面色澤均勻無漏塗氣泡等現象出現。
（2）耐腐蝕層表面光滑平整，增強層的凹凸部分高(gāo)差不得(de)超過壁厚的20%。
5、成品保護
（1）不允許在防腐層上(shàng)進行(xíng)強度檢查，以免測試的小(xiǎo)孔給成品帶來(lái)不利影(yǐng)響。但(dàn)可(kě)将具有(yǒu)酸堿物質滴灑在表面進行(xíng)防腐性能測試。
（2）嚴防焊接火(huǒ)花(huā)掉在成品表面，如有(yǒu)接觸時(shí)必須設襯闆或鐵(tiě)闆做(zuò)為(wèi)防護。
